服務(wù)熱線： 135 7086 9158
English
服務(wù)熱線： 135 7086 9158
產(chǎn)品列表
PRODUCT LIST
|

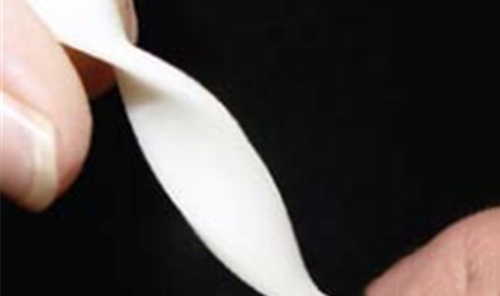

常規(guī)屬性 |
|||
|
規(guī)格 |
條件 |
度量標(biāo)準(zhǔn) |
U.S. |
|
密度 |
ASTM D792 |
1.01 g/cm3 |
1.01 g/cm3 |
|
吸濕-24小時(shí) |
ASTM D570 |
0.48% |
0.48% |
|
水分飽和 |
ASTM D570 |
1.15% |
1.15% |
|
機(jī)械性能 |
|||
|
拉伸強(qiáng)度(屈服) |
ASTM D638 |
37 MPa |
5366 psi |
|
拉伸強(qiáng)度(最終) |
ASTM D638 |
48 MPa |
6961 psi |
|
拉伸模量 |
ASTM D638 |
1517 MPa |
220 ksi |
|
屈服延伸率,% |
ASTM D638 |
5% |
5% |
|
斷裂伸長(zhǎng)率,% |
ASTM D638 |
47% |
47% |
|
撓曲強(qiáng)度(屈服) |
ASTM D790 |
42 MPa |
6091 psi |
|
撓曲強(qiáng)度(最終) |
ASTM D790 |
46 MPa |
6672 psi |
|
撓曲模量 |
ASTM D790 |
1310 MPa |
190 ksi |
|
邵氏硬度 D |
ASTM D2240 |
74 |
74 |
|
洛氏硬度 L |
ASTM D785 |
69 |
69 |
|
洛氏硬度 M |
ASTM D785 |
34 |
34 |
|
沖擊強(qiáng)度 (懸臂缺口沖擊試驗(yàn),23℃) |
ASTM D256 |
74 J/m |
1.4 ft-lb/in |
|
沖擊強(qiáng)度 (懸臂無(wú)缺口沖擊試驗(yàn),23℃) |
ASTM D256 |
1486 J/m |
27.8 ft-lb/in |
|
加德納落錘沖擊試驗(yàn) |
ASTM D5420 |
11.8 J |
8.7 ft-lb |
|
熱性能 |
|||
|
熱撓曲溫度(熱變形) |
ASTM D648 @ 0.45 MPa @ 1.82 MPa |
188℃ 88℃ |
370 °F 118 °F |
|
熱膨脹系數(shù) |
ASTM E831 @ 0 - 50℃ @ 85 - 145℃ |
120 μm/m-℃ 342 μm/m-℃ |
66.7 μin/in-°F 190 μin/in-°F |
|
比熱容 |
ASTM E1269 |
1.75 J/g-℃ |
0.418 BTU/lb-°F |
|
導(dǎo)熱系數(shù) |
ASTM E1225 |
0.51 W/m-K |
3.5 BTU-in/hr-ft2-°F |
|
易燃性 |
UL 94 |
HB |
HB |
|
電氣性能 |
|||
|
體積電阻率 |
ASTM D257 |
1.3 X 1013 ohm-cm |
1.3 X 1013 ohm-cm |
|
表面電阻率 |
ASTM D257 |
4.9 X 1012 ohm |
4.9 X 1012 ohm |
|
消耗因數(shù),1 KHz |
ASTM D150 |
0.050 |
0.050 |
|
介電常數(shù),1 KHz |
ASTM D150 |
4.5 |
4.5 |
|
介電強(qiáng)度 |
ASTM D149 |
18.5 kV/mm |
470 kV/in |
Copyright ? 深圳市艾爾博特科技有限公司 版權(quán)所有 粵ICP備18043207號(hào) 技術(shù)支持：深圳朝陽(yáng)企訊通 【后臺(tái)管理】 【百度統(tǒng)計(jì)】
